Tasarım: TS3148/DIN3357
Bağlantı: Flanşlı TS EN 1092-2/İSO 7005-2
Alından Alına Boyutlar: TS EN 558 Seri 14/DIN 3202F4
Testler: TS EN 12266-1
MARKALAMA: TS EN 19/TS 3148

ÖZELLİKLERİ

• FAF1000 PN 6 Flanşlı Küresel Vana, akış kesiti büyüklüğünde delikli bir kürenin, kumanda mili vasıtasıyla, teflon yataklar arasında çeyrek tur (90 derece) çevrilerek akış ekseniyle paralel veya dik konuma getirilmesiyle çalışır.
• İki yönlü olarak da kullanılabilir.
• Paslanmaz çelik tabak yay takviyeli teflon (PTFE) yataklar sayesinde en düşük ve en yüksek basınçlarda %100 sızdırmazlık sağlar.
• Teflon malzemesinin çok çeşitli akışkanlarla uyumu ve yüksek sıcaklıklara dayanımı, geniş bir uygulama kapsamında kullanılabilmesine olanak sağlar.
• Küresi paslanmaz çelikten, gövdesi pik dökümden üretilmiştir.
• Sirkülasyon pompalarına ara parça gerekmeden direk monte edilebilir.
• Tam açık veya tam kapalı pozisyonda kullanılması uygundur.
• Açık pozisyonda akış kesitinde daralma olmadığı için basınç kaybı sıfıra yakındır.
• Düşük torkla kontrol edilebilir.
• Dişli kutusu ve aktuator montajına uygundur.
• Daralan geçişli olarak üretilebilir. (FAF 1050 – Redüksiyon geçişli PN 6 Küresel Vana)

UYGULAMA ALANLARI

Sıcak Su, Soğuk Su, Düşük basınçlı buhar, Asit ve alkalin niteliği olmayan akışkanlar

SICAKLIK

+200 °C

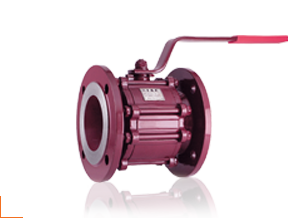

Küresel Vana Flanşlı 1000 PN-6
