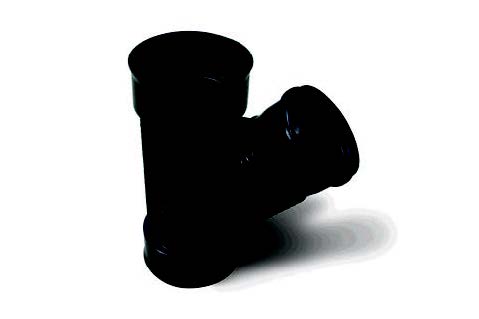

Fırat PVC Boru Çıkışlı C Parça | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Kod | Anma Çapı | H mm | L mm | L1 mm | L2 mm | ØD mm | ØD1 mm | ØD2 mm | ØD3 mm | A mm | B mm |
7588200201 | Ø200Ø200 | 569,0 | 104,5 | 100,5 | 104,5 | 235,0 | 198,8 | 200,6 | 216,2 | 162,0 | 267,2 |
7588250201 | Ø250Ø200 | 611,0 | 125,5 | 121,5 | 104,5 | 293,0 | 248,6 | 200,6 | 216,2 | 152,9 | 267,9 |
7588300201 | Ø300Ø200 | 671,0 | 155,5 | 151,5 | 104,5 | 355,0 | 299,8 | 200,6 | 216,2 | 172,3 | 275,5 |
7588400201 | Ø400Ø200 | 775,0 | 207,5 | 203,5 | 104,5 | 470,0 | 399,8 | 200,6 | 216,2 | 173,0 | 290,4 |
